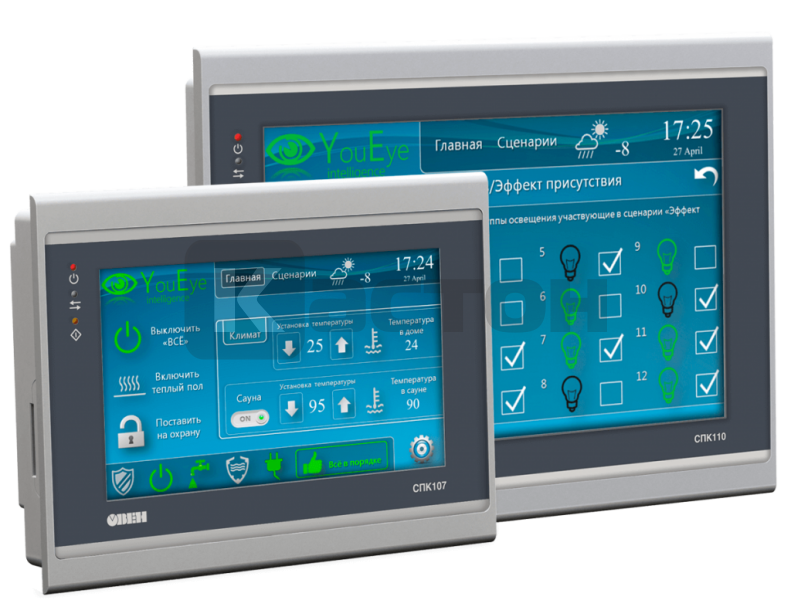

СПК107 сенсорный панельный контроллер 7" с Ethernet

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

• Разработка алгоритмов управления и визуализации в единой среде программирования;
• Экономия монтажного пространства в шкафу автоматики;
• Снижение общей стоимости системы управления.

Отличительные особенности

• Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI);
• Сенсорный резистивный дисплей 7”(800×480);
• Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт;
• Поддержка протоколов обмена: Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов;
• Возможность обновления проектов и встроенного ПО (прошивки): с USB- и SD-накопителей;
• Поддержка web-визуализации;
• Интеграция с облачным сервисом OwenCloud;
• Встроенная операционная система Linux;
• Гибко настраиваемый сторожевой таймер (WatchDog);
• Поддержка протоколов NTP, FTP;
• Программирование в среде CODESYS V3.5;
• Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов;
• В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели);
• Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов);
• Поддержка прямого подключения устройств через порт USB-A — мышь, клавиатура;
• Степень защиты IP65.

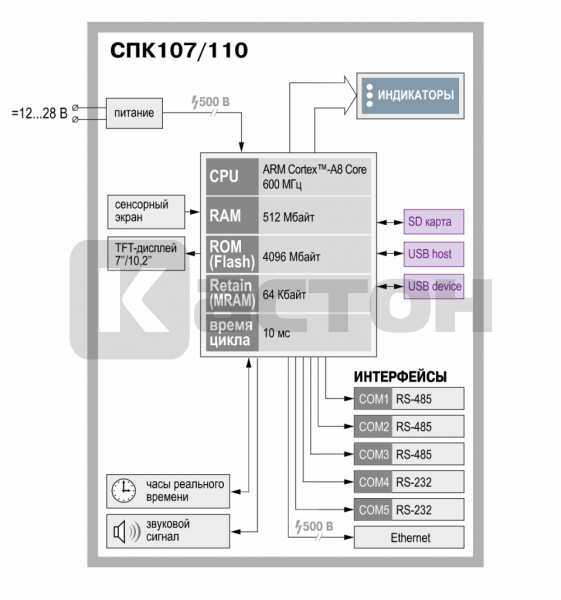

Технические характеристики СПК107 (диагональ 7’’, Ethernet, 3×RS-485, 2×RS-232, USB-Host, USB-Device, слот для SD-карт)

• Процессор: TI Sitara 600 MHz ARM Cortex™-A8 Core;
• Частота: 600 МГц;
• Объем Flash-памяти (eMMC): 4096 Мб;
• Допустимое число циклов перезаписи Flash-памяти, на блок данных: 75 000;
• Оперативная память (DDR3): 512 Мб;
• Память Retain-переменных (MRAM): 64 Кб;
• Часы реального времени (RTC): есть, энергонезависимые (точность хода часов реального времени: ±0,7 секунд в сутки при 25 °C)
• Питание часов реального времени (RTC): реализовано с помощью элемента CR2032 со средним временем работы 3 года;
• Тип дисплея: TFT LCD;
• Тип подсветки: LED (светодиодная подсветка);
• Яркость подсветки: может быть изменена программно;
• Кол-во цветов: 16,7 млн.;
• Диагональ: 7 дюймов;
• Разрешение: 800×480 пикселей;
• Рабочая зона дисплея: 154,08 x 85,92 мм;
• Яркость: 300 кд/м²;
• Контрастность: 500:1;
• Угол обзора слева/справа/сверху/снизу: 80/80/60/80 °;
• Время наработки на отказ подсветки: не менее 50 000 часов (при температуре 25 °С);
• Коммуникационные интерфейсы: Ethernet 1×10/100 Мбит/c (RJ45), 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт;
• Интерфейсы 3×RS-485 (DB9M), 2×RS-232 (DB9M): для подключения устройств. Гальваническая изоляция отсутствует;
• Интерфейс Ethernet 1×10/100 Мбит/c (RJ45): для подключения устройств, для загрузки проектов и web-визуализации;
• Интерфейс USB Device 1×USB 2.0 B: для загрузки проектов (данный способ загрузки проектов является резервным, основной — через интерфейс Ethernet) и подключения в режиме Mass Storage Device;
• Интерфейс USB Host 1×USB 2.0 A: для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств;
• Интерфейс SD 1×SDHC: для архивов, импорта файлов рецептов, загрузки проектов;
• Тип питающего напряжения: постоянное;
• Диапазон питающего напряжения: 12…28 В;
• Номинальное напряжение питания: 24 В;
• Макс. пусковой потребляемый ток: 14 А;
• Макс. потребляемая мощность: 10 Вт;
• Версия: ОС Linux 4.9.59-rt23;
• Среда программирования: CODESYS V3.5 SP11 Patch 5;
• Конструктивное исполнение: для щитового крепления;
• Тип вентиляции: естественная вентиляция;
• Виброустойчивость: в диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут;

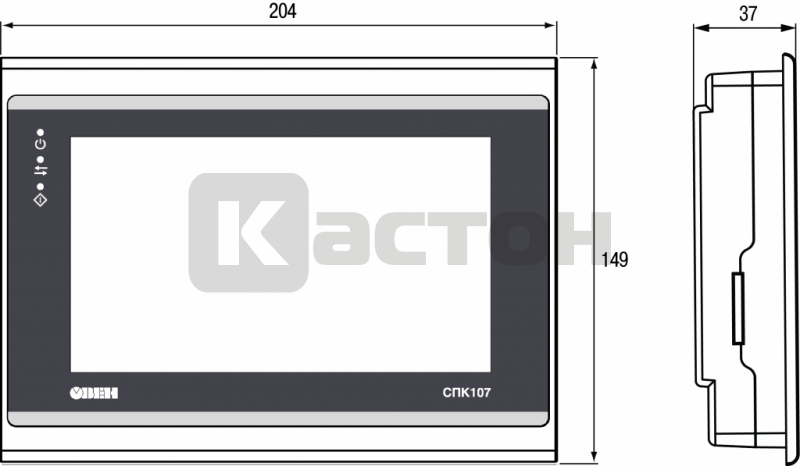

• Установочные размеры (ширина × высота × глубина): 191×137×33 мм;
• Степень защиты корпуса по ГОСТ14254 с лицевой стороны: IP65;
• Степень защиты корпуса по ГОСТ14254 со стороны разъемов: IP20;
• Рабочая температура: 0…60 °C;
• Рабочая влажность: 10…90 % (без конденсации);
• Температура хранения: -25…+55 °C;
• Масса брутто: 1,2 кг;
• Средний срок службы: 12 лет;
• Среднее время наработки на отказ: 50 000 часов.

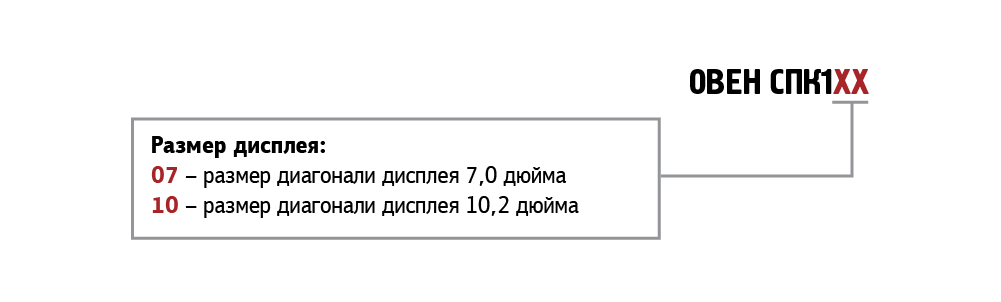

Модификации

Комплектность

• Прибор СПК107;
• Адаптер СПК1XX;
• Комплект крепежных элементов;
• Кабель USB для загрузки ПО;
• Руководство по эксплуатации;
• Паспорт и гарантийный талон.
