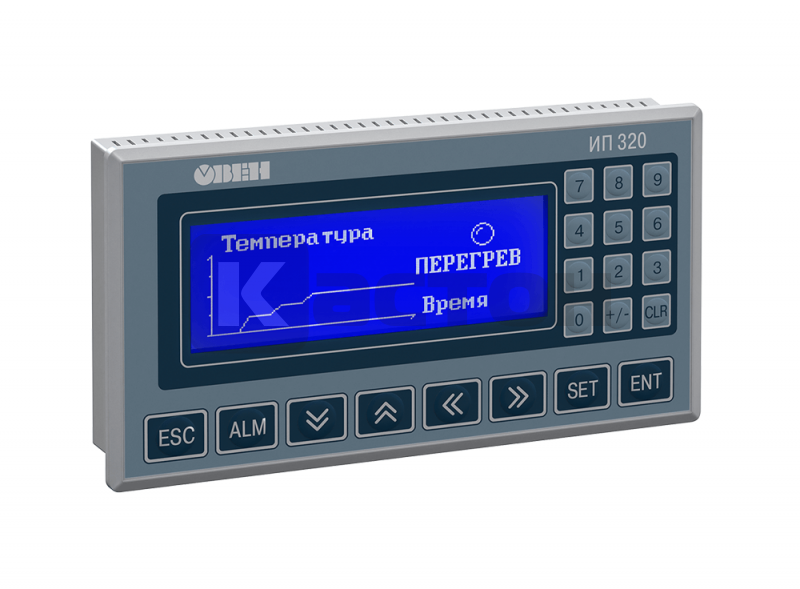

ИП320 графическая монохромная панель оператора 3.7"

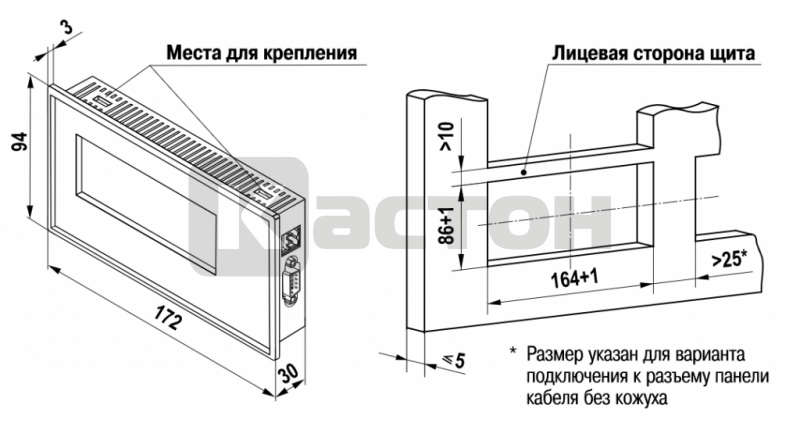

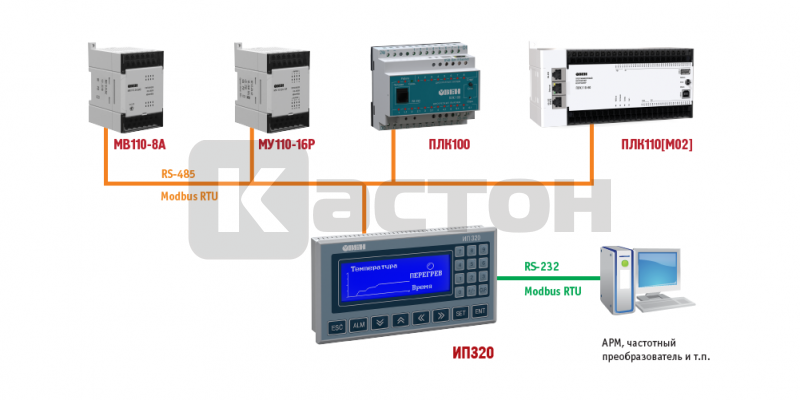

Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

На экране жидкокристаллического дисплея 3.7″ могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения.

Дисплей монохромный, имеет фоновую подсветку. Панель может отображать большое количество пользовательских экранов. Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.).

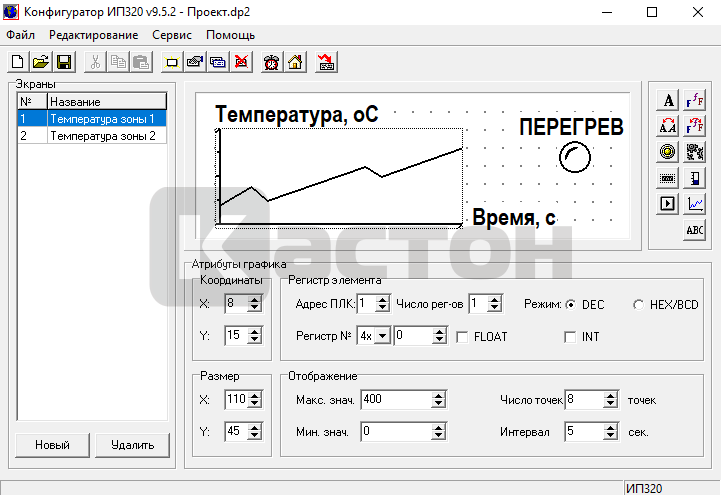

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая доступна для скачивания на сайте owen.ru. Программа удобна в использовании и доступна в обучении. Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели. Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п. Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.

Основные функции ОВЕН ИП320

• Работа в сети RS-485 и RS-232 в режиме Master, Slave;
• Совместимость с контроллерами различных компаний-производителей;
• Поддержка универсального протокола Modbus RTU;
• Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой;
• Чтение и редактирование значений параметров и передача их в сеть;
• Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран;
• Напряжение питания — 24 В постоянного тока;
• Бесплатная программа «Конфигуратор ИП320».

Технические характеристики

• Память программ: 128 Кб;
• Максимальное число регистров в программе: 160;
• Часы реального времени (RTC): есть, энергонезависимые (питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года);
• Звук: пьезоизлучатель, с возможностью управления из программы;
• Тип дисплея: графический монохромный ЖК с подсветкой;
• Диагональ: 3,7″ (дюймов);
• Разрешение: 192×64 пикселей;
• Размеры дисплея: 100×35 мм;
• Количество кнопок: 20;
• Интерфейсы: 1×RS-232/RS-485 (DB9M) — для подключения устройств и загрузки проектов.
• Сигналы RS-232: RxD, TxD, GND;
• Сигналы RS-485: A, B;
• Интерфейсы RS-232 и RS-485: аппаратно-независимые (при обмене, запросы панели дублируются по обоим интерфейсам);
• Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c;
• Поддерживаемые протоколы: Modbus RTU (Master/Slave);
• Тип питающего напряжения: постоянное;
• Диапазон питающего напряжения: 20…28 В;
• Номинальное напряжение питания: 24 В;
• Потребляемая мощность: не более 4 Вт;
• Конструктивное исполнение: для щитового крепления;
• Тип вентиляции: естественная вентиляция;
• Степень защиты корпуса со стороны лицевой панели: IP65;
• Рабочая температура: 0…50 °C;
• Рабочая влажность: не более 80% (без конденсации);
• Масса брутто: не более 0,5 кг;
• Прикладное ПО: Конфигуратор ИП320.

Комплектность

• Прибор ИП320*;
• Комплект крепежных элементов;

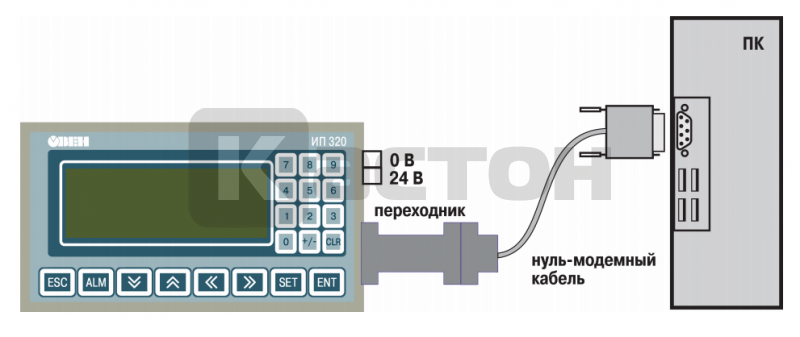

• Разъем для подключения питания;
• Переходник;
• Паспорт и гарантийный талон;
• Руководство по эксплуатации.

* Обратите внимание, что кабель для программирования КС4 в комплекте не идет.
