СП307-Б сенсорная панель оператора 7"

ОВЕН СП3хх — линейка сенсорных панелей оператора. Предназначена для наглядного отображения значений параметров и оперативного управления, а также ведения архива событий или значений. Конфигурирование СП3хх осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛК, ПР, ПЧВ, ТРМ. Линейка СП3хх заменяет панель оператора СП270 (полным аналогом СП270 с улучшенными характеристиками является панель СП307-Б). Проекты, разработанные для СП270, могут быть загружены в СП3хх после импорта в новое ПО.

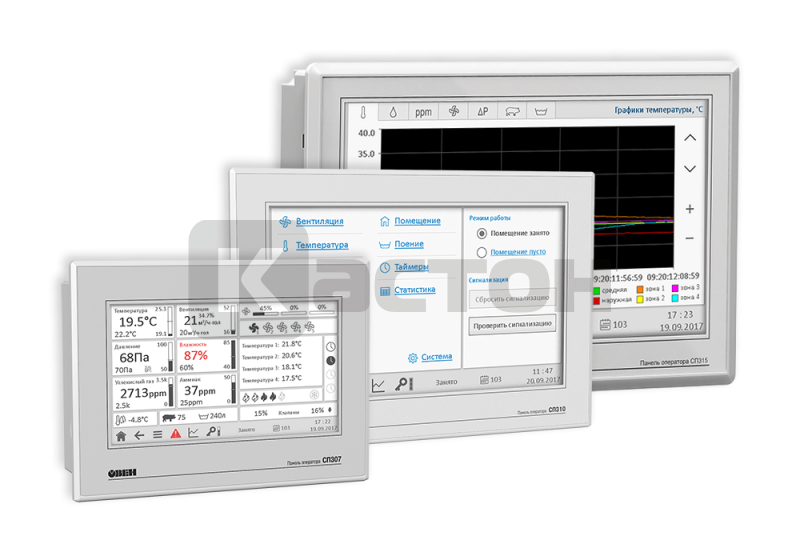

Отличия модификаций сенсорных панелей оператора ОВЕН

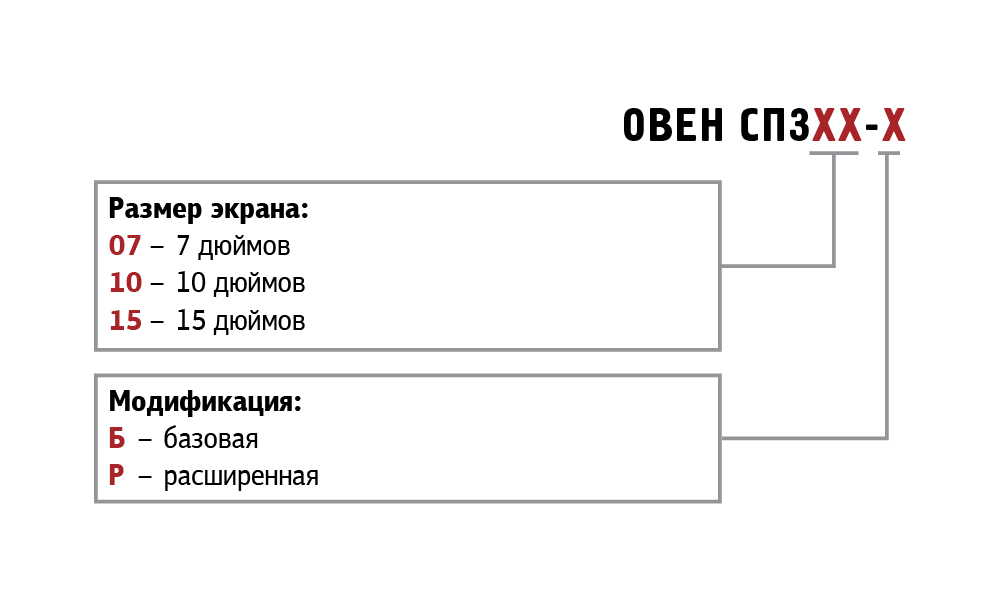

Каждая модель (кроме СП315) выпускается в двух модификациях: базовой (-Б) и расширенной (-Р). Модификации имеют разные наборы интерфейсов. В базовом варианте семи- и десятидюймовые модели СП307-Б и СП310-Б имеют два последовательных интерфейса RS-485/RS-232 для обмена с ПЛК и порт USB-B для подключения к компьютеру. Линейка сенсорных панелей СП3хх представлена тремя моделями, отличающимися между собой диагональю дисплея (7’’/10,1’’/15,6’’).

В расширенных модификациях панелей оператора СП307-Р, СП310-Р и СП315-Р также присутствует Ethernet-порт для обмена данными с контроллером и порт USB-A для подключения USB-flash-накопителей.

Функциональные особенности операторской панели

• Подключение панели к персональному компьютеру для загрузки программы осуществляется при помощи USB-кабеля. Для начала работы с панелью достаточно установить программу «Конфигуратор СП300» со встроенным драйвером и подключить панель к USB-кабелю;
• Также есть возможность загрузить программу в панель при помощи USB-flash-накопителя (доступно только в расширенных модификациях СП307-Р, СП310-Р, СП315-Р). Функцию удобно использовать в случаях, когда нет возможности соединить ПК и панель оператора по USB-кабелю для загрузки программы;
• Архивирование на USB-flash-накопитель производится в формате CSV. В редакторе таблиц на ПК (MS Excel или Google-таблицы) данные могут быть представлены в удобном для вас виде, например, в виде графика значений температуры за год. Помимо записи архива, данные можно считать из USB-flash-накопителя в СП3хх. Считанные данные можно представить в виде графика, таблицы или переслать по сети в ПЛК;
• Написание небольших программ (скриптов) на «СИ» подобном языке значительно расширяет возможности операторского интерфейса. Скрипты не подходят для написания программы управления технологическим процессом; для подобных задач в ассортименте ОВЕН есть класс таких устройств, как панельные контроллеры (СПК);
• Для предоставления информации на операторском интерфейсе в виде графиков доступны несколько видов элементов. XY-график позволяет построить кривую по XY-координатам. График с сохранением истории отображает кривую состояния одной или нескольких переменных с возможностью просмотра истории записей, например, графика температуры в прошлом месяце. График реального времени показывает текущее состояние переменной без возможности просмотра истории, что экономит память;
• Таблицы подходят для ведения истории событий, имеется возможность пролистывать историю отображаемой информации, например, запись аварийных состояний. Также в таблицах можно производить подтверждение события нажатием на отображаемое сообщение;
• Имеется возможность загрузить изображение в формате jpg и использовать его в программе как подложку или как активный элемент, например, как кнопку;
• Благодаря анимации интерфейс системы ЧМИ становится интуитивно понятным. Из загруженных изображений в формате jpg возможно создание анимированных изображений. Например, вращение вентилятора с заданной скоростью или перемещение какого-либо объекта по заданным координатам;
• Заложено многоуровневое ограничение прав доступа к операторскому интерфейсу панели. Можно настроить до 9 уровней. Для каждого из уровней задается свой индивидуальный пароль.

Технические характеристики СП307-Б (диагональ 7’’, 2хRS-232/RS-485, 1xUSB-Host)

• Процессор: AT91SAM9G35-CU;
• Частота процессора: 400 МГц;
• Объем Flash-памяти: 128 Мб;
• Допустимое число циклов перезаписи Flash-памяти на блок данных: 75 000;
• Оперативная память: 128 Мб;
• Часы реального времени (RTC): есть, энергонезависимые (точность хода часов реального времени: ±0,7 секунд в сутки при 25 °C);
• Питание часов реального времени (RTC): реализовано с помощью элемента CR2032 со средним временем работы 3 года;
• Звук: пьезоизлучатель, с возможностью управления из программы;
• DIP-переключатели: 4 шт. (два — свободно программируемые);
• Тип дисплея: TFT LCD;
• Тип подсветки: LED (светодиодная подсветка);
• Яркость подсветки: может быть изменена программно;
• Кол-во цветов: 16,7 млн. (TrueColor);
• Диагональ: 7 дюймов;
• Разрешение: 800×480 пикселей;
• Рабочая зона дисплея: 154,1 x 85,9 мм;
• Яркость: 200 кд/м2;
• Контрастность: 500:1;
• Время наработки на отказ подсветки: не менее 50 000 часов (при температуре 25 °С);
• Коммуникационные интерфейсы: 2хRS-232/RS-485, 1xUSB-Host;

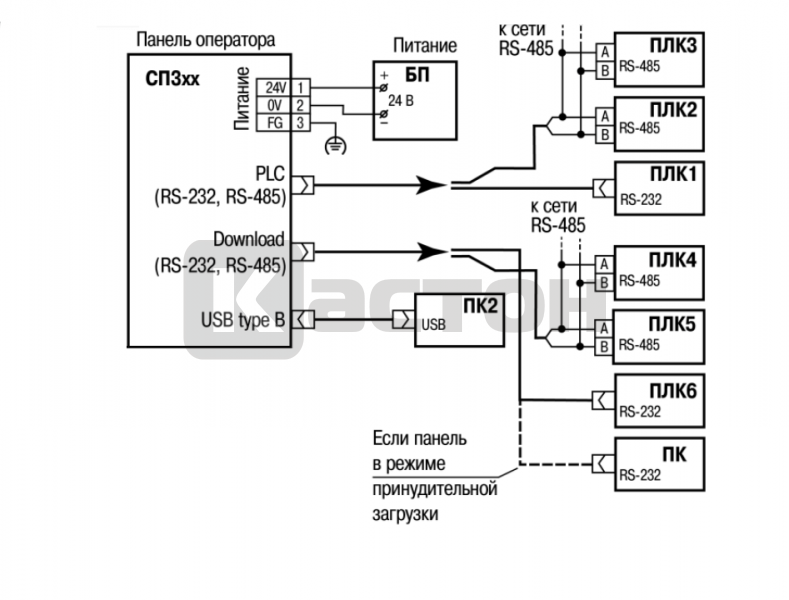

• Интерфейсы 1×RS-232/RS-485 (DB9M): для подключения устройств и загрузки проектов;
• Интерфейсы 1×RS-232/RS-485 (DB9M): для подключения устройств;
• Интерфейс USB Device 1×USB 2.0 B: для загрузки проектов;
• Тип питающего напряжения: постоянное;
• Диапазон питающего напряжения: 23…27 В;
• Номинальное напряжение питания: 24 В;
• Макс. потребляемый ток: 0,25 А;
• Макс. потребляемая мощность: 8 Вт;
• Конструктивное исполнение: для щитового крепления;
• Тип вентиляции: естественная вентиляция;
• Виброустойчивость: в диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут;

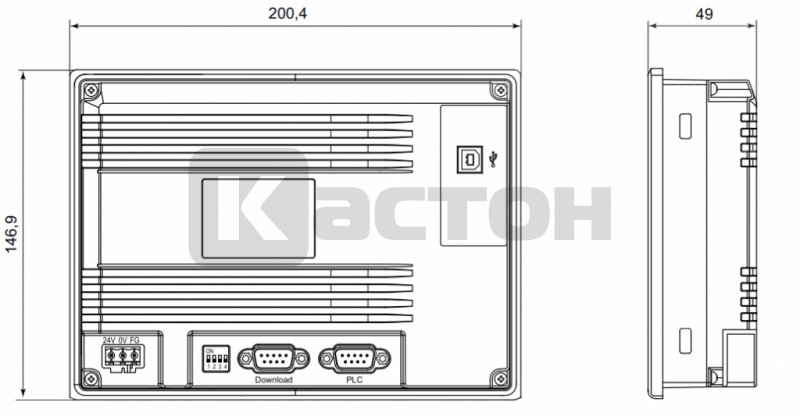

• Установочные размеры (ширина × высота × глубина): 192×138,5 мм;
• Степень защиты корпуса по ГОСТ14254 с лицевой стороны: IP65;
• Степень защиты корпуса по ГОСТ14254 со стороны разъемов: IP20;
• Рабочая температура: 0…50 °C;
• Рабочая влажность: 10…90 % (без конденсации);
• Температура хранения: -20…+60 °C;
• Масса брутто: 1,0 кг;
• Средний срок службы: 10 лет;
• Среднее время наработки на отказ: 75 000 часов;
• Среда программирования: конфигуратор СП300.
