Решение по управлению башенным краном с помощью частотного преобразователя

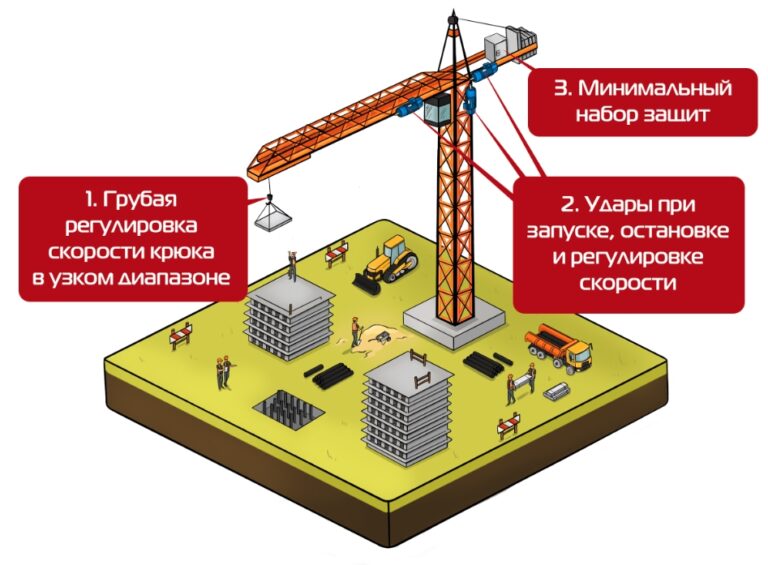

Какие проблемы необходимо решить:

Регулировка скорости перемещения крюка с грузом и без. Что увеличит объемы работ за смену.
Плавный запуск и остановка для приводов подъема, поворота стрелы, хода тележки.
Защита электродвигателей от пониженного напряжения, от повышенного напряжения, от перегрузки по току, от перегрева, от потери одной из фаз.

Решение проблем с работой станка-качалки

Оборудование, требующее автоматизации работы

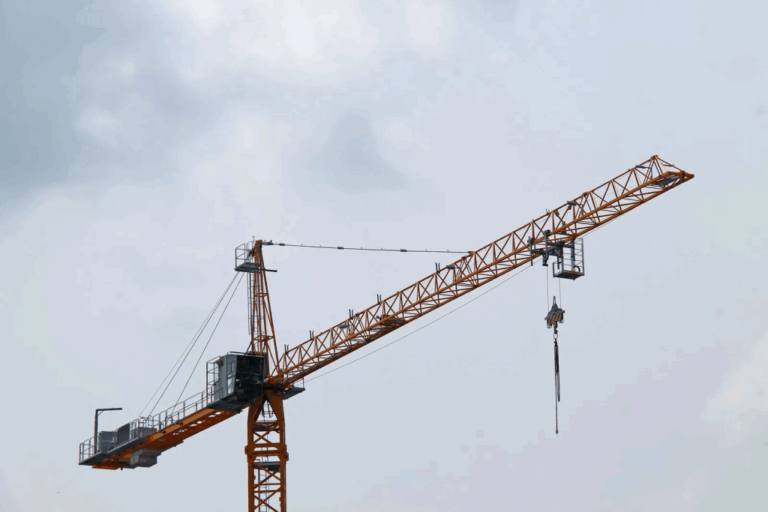

Башенный кран.
Грузоподъемность до 8 тонн.
Высота подъема до 45 метров.
Вылет стрелы до 35 метров.

Башенный кран грузоподъемностью до 8 тонн

Схема расположения оборудования

М1 – электродвигатель подъема 30кВт

2М1 – электродвигатель поворота стрелы 3.7кВт

3М1 – электродвигатель передвижения тележки 4.5кВт

1R1– тормозной резистор привода подъема

2R1 – тормозной резистор привода поворота стрелы

3R1 – тормозной резистор привода хода тележки

ПУ1 – пульт управления поворотом стрелы и движением тележки

ПУ2 – пульт управления приводом подъема

Расположение оборудования на башенном кране

Расположение оборудования в шкафу управления

Вентиляционная решетка с фильтром
Термостаты для поддержания микроклимата и защиты от включения преобразователей частоты при низкой температуре в шкафу
Автоматические выключатели цепей управления и микроклимата
Вводной автоматический выключатель
Вентиляционная решетка с фильтром и вентилятором
Линейный контактор
Клеммы для подключения цепей управления
Клеммы для подключения электродвигателей, контакторы гидротолкателей
Автоматические выключатели преобразователей частоты
Промежуточные реле
Преобразователь частоты привода подъема
Преобразователь частоты привода поворота стрелы
Преобразователь частоты привода хода тележки

Стандартная комплектация шкафа управления

Оборудование, требующее автоматизации работы

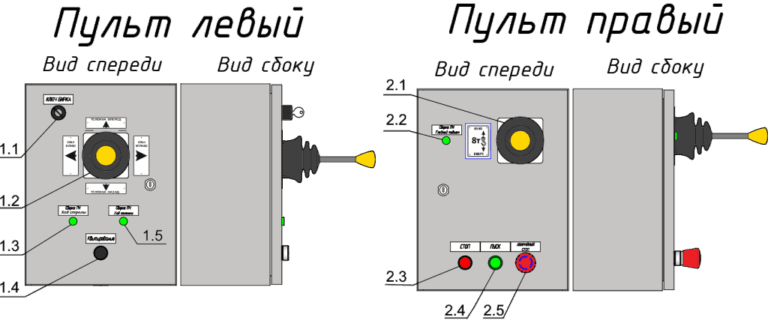

ПУ левый:
1.1 – ключ бирка
1.2 – двухкоординатный джойстик для управления поворотом стрелы и ходом тележки
1.3 – лампочка «Готовность поворот стрелы»
1.4 – кнопка «Квитирование» аварий
1.5 – лампочка «Готовность ход тележки»
ПУ правый:
2.1 – однокоординатный джойстик для управления подъемом
2.2 – лампочка «Готовность подъем»
2.3 – Кнопка «Стоп»
2.4 – Кнопка «Пуск»
2.5 – Кнопка «Аварийный стоп»

Пульты управления краном

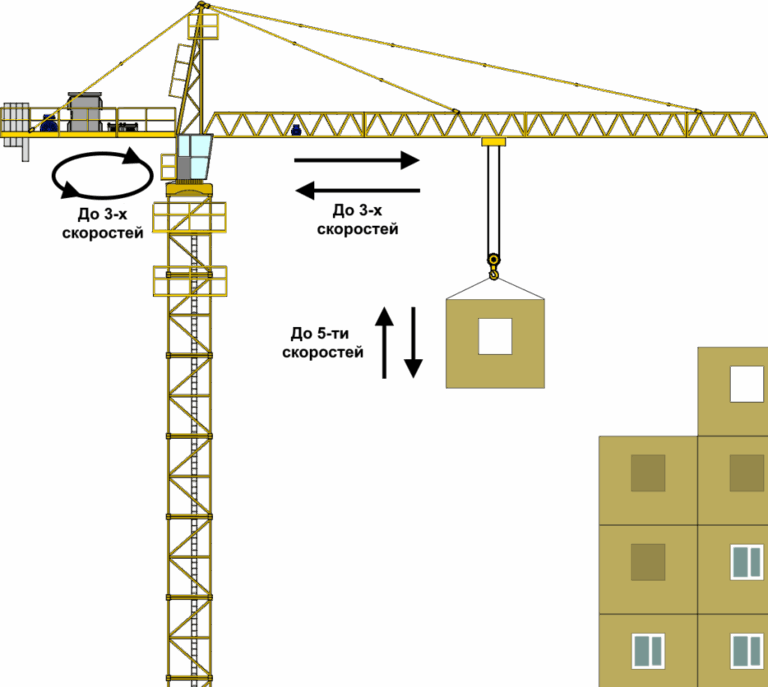

Пример в работе

Каждый привод работает на одной из настроенных скоростей, скорость выбирается положением джойстика на пульте управления в кабине крана. Скорость для перемещения крюка без нагрузки может быть настроена выше, чем номинальная скорость электродвигателя. Запуск электродвигателей и переключение скоростей происходит плавно, без ударов.

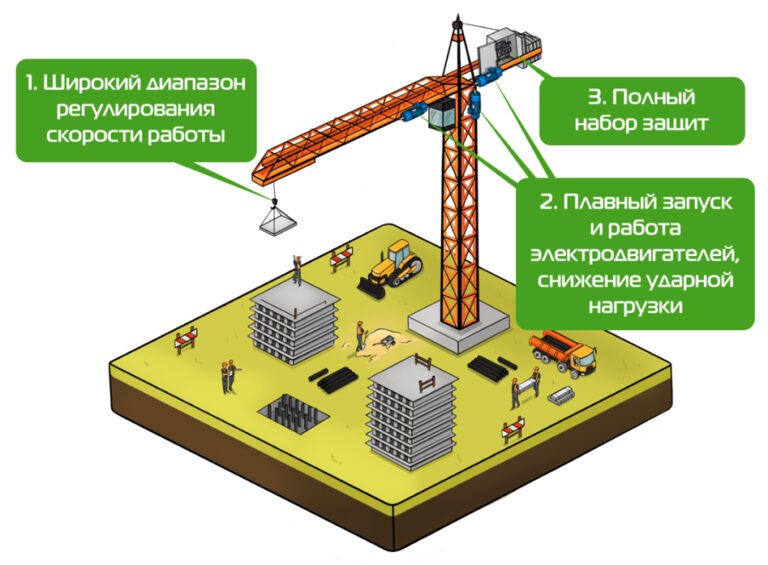

Преимущества установки шкафа управления

Увеличение производительности крана.

В некоторых случаях при перемещении крупных грузов возникает необходимость снизить скорость передвижения и наоборот без груза крюк может перемещаться на большей скорости. Преобразователи частоты могут как снижать, так и увеличивать скорость вращения электродвигателей. Что увеличивает скорость и точность работы.

Увеличение срока эксплуатации крана.

Запуск и остановка электродвигателей напрямую от сети вызывает удары, так как электродвигатели с нулевой скорости разгоняются до номинальной мгновенно, после снятия питания сразу же накладываются тормоза что также вызывает мгновенную остановку. Постоянная работа в таком режиме снижает срок службы механической части крана. Шкаф управления позволяет плавно запускать и останавливать электродвигатели. Снижая тем самым ударную нагрузку на механическую часть крана во время работы, продлевая тем самым срок службы крана.

Полный комплекс защиты электродвигателя.

Шкаф управления обеспечивает защиту электродвигателей от пониженного или повышенного напряжения, от потери фазы, от неправильного чередования фаз, от перегрузки по току, от перегрева (при использовании электродвигателей с датчиком температуры). Вероятность выхода из строя электродвигателей сводится к минимуму.

Защиты, обеспечиваемые шкафом управления

01

Защита от потери фазы

Преобразователь частоты контролирует наличие трех фаз на входе и потребление тока по всем фазам на выходе.

02

Защита по напряжению

При недопустимо высоком или низком напряжении питания происходит остановка электродвигателя.

03

Защита от перегрузки по току

Преобразователь частоты имеет встроенную электронную защиту по току, если потребляемый ток выше в течении определенного времени, то электродвигатель отключается.

04

Защита от перегрева

Датчик температуры электродвигателя подключается напрямую к преобразователю частоты, при превышении аварийного порога электродвигатель останавливается.

05

Защита от неправильного чередования фаз

При смене чередования фаз перед преобразователем частоты направление вращения электродвигателя не меняется.

Общие характеристики:

Возможны модификации на другие мощности электродвигателей, на более широкий температурный диапазон.

Питание (допустимое отклонение)

~3Ф 380В(+/-10%)

Количество вводов питания

1

Подключаемый электродвигатель подъема

30кВт 380В 59А

Подключаемый электродвигатель вспомогательного подъема

3.7кВт 380В 8.8А

Подключаемый электродвигатель хода тележки

4.5кВт 380В 10.2А

Степень защиты шкафа

IP54

Габарит (ВхШхГ)

1600х1000х400мм

Вес

120кг

Температура окружающей среды в месте установки

от -40 до +40°С

Влажность воздуха

от 5% до 90% (без конденсации влаги или обледенения)

Запыленность неагрессивной пылью

не более 0,2 мг/м3

Вибрация

до 0.6g

Высота над уровнем моря

до 1000метров

Структурная схема системы управления краном

Подключение

Шкаф управления подключается согласно схеме ниже

Структурная схема системы управления краном
