Автоматизация работы насоса
Насос, подключенный к шкафу управления, может поддерживать давление самостоятельно без контроля человека 24/7.
Решение по управлению станками-качалками с помощью частотного преобразователя
Обеспечение максимального объема перекачиваемой жидкости,
бесперебойная работа, дистанционный контроль и управление
Какие проблемы решает установка шкафа управления:
-
Поддержание давления в системе в автоматическом режиме, согласно фактическому расходу.
-
Управление насосом вручную только при необходимости.
-
Исключение гидроударов при запуске и остановке насоса.
-
Реализовать набор защит: от сухого хода, от высокого давления в трубе, от низкого напряжения, от обрыва фаз, от перегрузки по току.
Решение проблем с поливом
Как осуществляется работа шкафа управления?

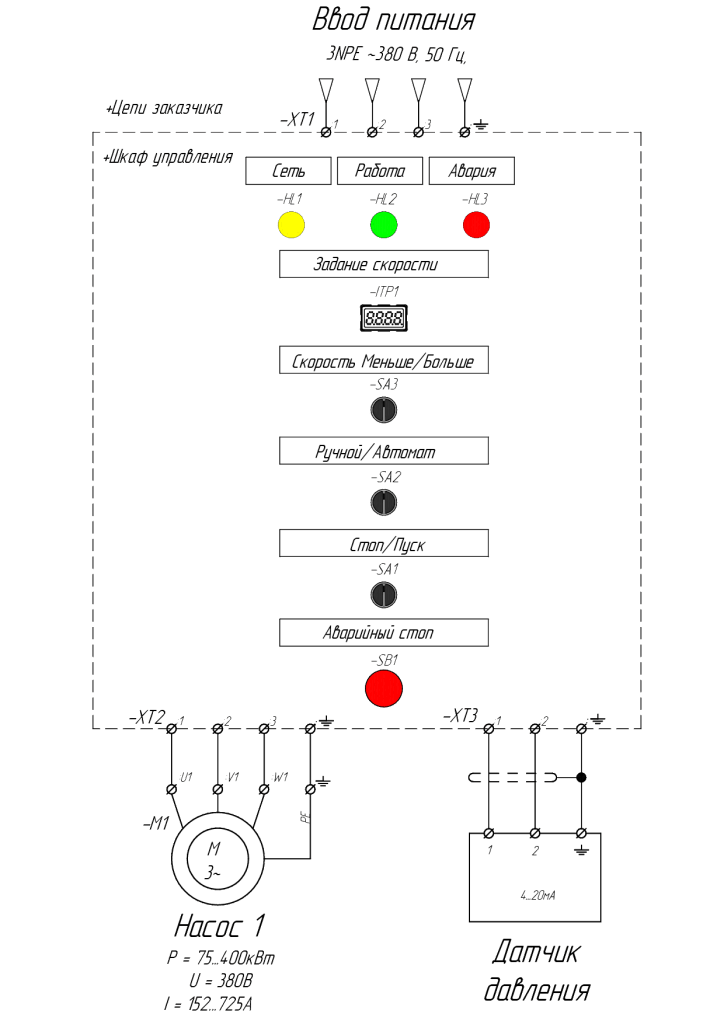

К шкафу управления (+ШУ) подключается насос (-M1) и датчик давления с аналоговым сигналом (-Р1). Задается уставка требуемого давления, преобразователь частоты сравнивает установленное давление и текущее (считанное с датчика давления -Р1) в трубе.
Работа происходит по следующим условиям:
- Если текущее давление ниже, чем заданное, то насос (-М1) начинает плавно разгоняться.
- Если текущее давление равно заданному, то скорость насоса сохраняется.
- Если текущее давление выше заданного, то скорость насоса начинает снижаться.
Общий вид системы
Каким образом решаются проблемы управления?
- Преобразователь частоты видит текущее давление в трубе, через аналоговый датчик давления и на основании этих показаний осуществляет регулирование скорости насоса чтобы держать заданное давление.
- При необходимости работы шкафа управления можно перевести в ручной режим и задавать скорость самостоятельно.
- Преобразователь частоты осуществляет плавный запуск насоса, труба постепенно заполняется водой. Благодаря этому затраты на ремонт и обслуживание систем полива существенно снижаются, также сокращается время простоев по причине порыва труб.
- Шкаф управления обеспечивает защиту насоса по напряжению, от холостого хода, от потери фазы, от перегрузки по току. Также есть возможность настроить верхний и нижний пороги давления, при переходе за которые во время работы насос будет останавливаться.
Защиты, обеспечиваемые шкафом управления:
01
Защита от потери фазы
Преобразователь частоты контролирует напряжение на входе и потребление тока на выходе по всем фазам.
02
Защита от пониженного напряжения
Постоянный контроль напряжения питания осуществляет частотный преобразователь.
03
Защита от перегрузки по току
Преобразователь частоты имеет встроенную электронную защиту по току.
04
Защита от сухого хода
К шкафу управления может подключаться реле сухого хода, в случае его отсутствия защита может осуществляться по току двигателя и по давлению на датчике.
05
Защита от аварийно-низкого или аварийно высокого-давления.
Есть возможность настроить аварийно-низкий и аварийно-высокий пороги давления после насоса.
Преимущества установки шкафа управления насосами
Увеличение срока службы всей системы водоснабжения
Полное устранение гидроударов при запуске насоса от преобразователя частоты. Отключение насоса при превышении порога аварийного давления.
Защита электродвигателя
Электродвигатель насоса защищен по току и по напряжению во избежание преждевременного выхода из строя.
Снижение затрат на электроэнергию
При работе насоса от преобразователя частоты на скорости ниже номинальной возможна экономия потребляемой энергии до 40%.
Внешний вид и основные компоненты

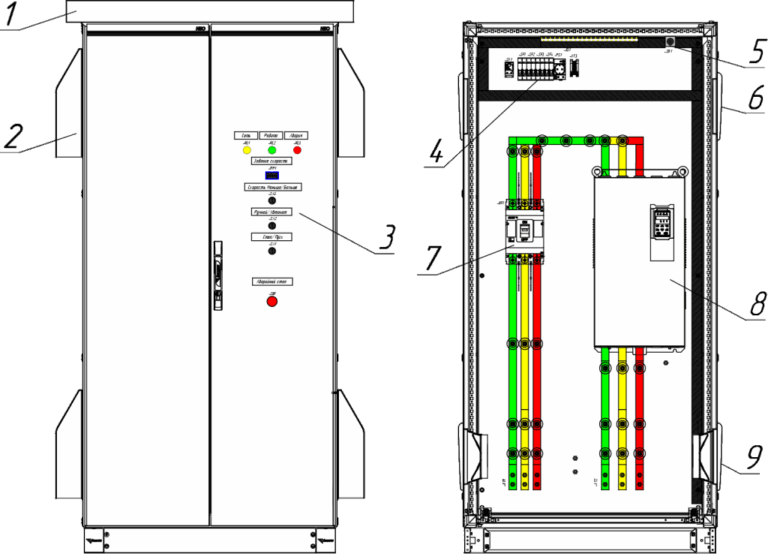

- Козырек шкафа
- Защитные кожухи для вентиляционных решеток
- Элементы управления и индикации: -HL1: лампочка желтая «Сеть» -HL2: лампочка зеленая «Работа» -HL3: лампочка красная «Авария» -ITP1: цифровой индикатор «Текущее давление» -SA1: переключатель «Стоп/Пуск» -SA2: переключатель «Ручной/Автомат» -SA3: переключатель «Скорость Меньше/Больше» -SB1: кнопка «Аварийный стоп»
- Автоматы вентиляции и освещения шкафа, термостат вентиляции, розетка
- Освещение шкафа
- Вентиляционная решетка с фильтром
- Вводной автомат
- Преобразователь частоты
- Вентиляционная решетка с фильтром и вентилятором.
Комплектация шкафа управления
Общие характеристики:
Питание (допустимое отклонение)
~3Ф 380В(+/-10%)
Количество вводов питания
1шт
Количество подключаемых насосов
1шт
Номинальная мощность одного насоса
от 75 до 400кВт
Номинальный ток электродвигателя
от 152 до 725А
Максимальная длина кабеля от шкафа управления, до электродвигателя
50метров
Степень защиты
IP54
Габарит (ВхШхГ)
до 110кВт — 2100х800х600мм, до 200кВт — 2100х1000х800мм, до 250кВт – 2100х1200х800мм, до 400кВт – 2100х2000х800мм.
Вес
от 150 до 420кг
Температура окружающей среды
от -10 до +40°С
Влажность воздуха
от 5% до 90%, от 1 г/м3 до 25 г/м3 без конденсации влаги или обледенения
Окружающая среда
невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Запыленность неагрессивной пылью
не более 0,2 мг/м3
Вибрация
до 0.6g
Высота над уровнем моря
до 1000метров
