Решение по каскадному управлению насосами с помощью частотного преобразователя

Поддержание заданного давления в мультинасосной системе, равномерный износ насосов, снижение силы гидроударов
Hero

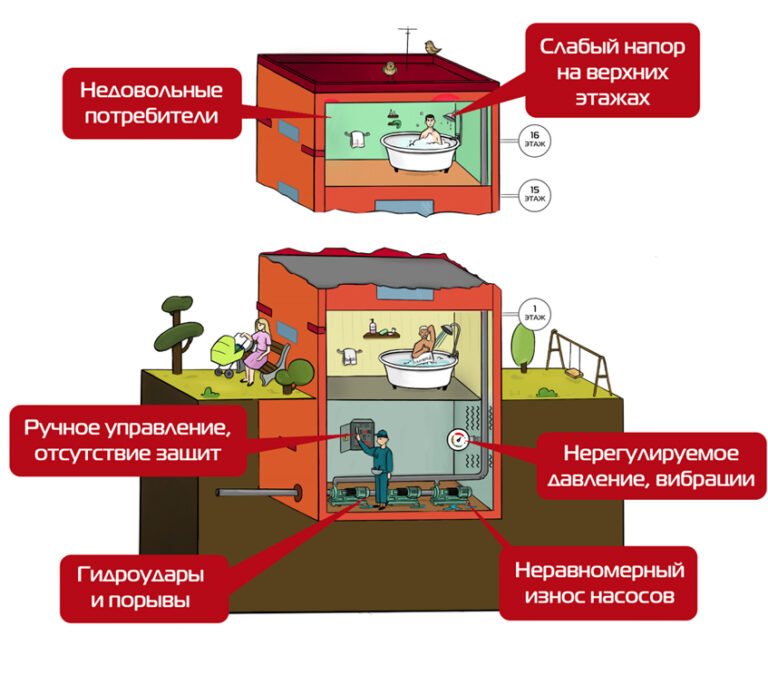

Какие проблемы решает установка шкафа управления:

  • Поддержание давление в системе в автоматическом режиме, согласно фактическому расходу.

  • Запуск оптимального количества насосов, исходя из текущей ситуации.

  • Обеспечение равномерного износа насосов.

  • Снижение гидроударов при запуске насосов.

  • Внедрение набора защит: от сухого хода, от низкого напряжения, от обрыва фаз, от перегрузки по току.

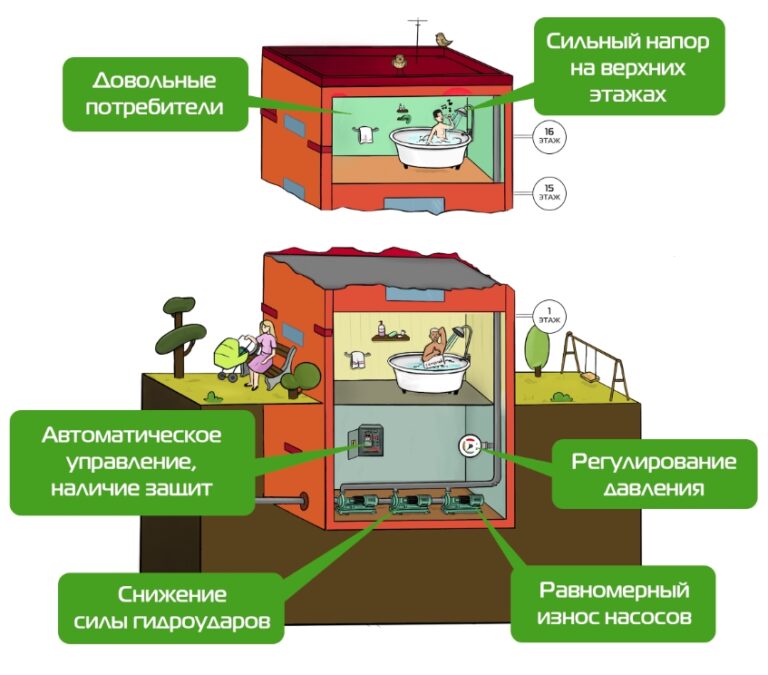

Решение проблем с водоснабжением

Как осуществляется работа шкафа управления?

Устанавливается один преобразователь частоты (-A1), датчик давления с аналоговым выходом (-PD1) для обратной связи по давлению в трубе. И по два контактора на каждый насос, таким образом чтобы можно было один тот же насос запитать или от преобразователя частоты или трехфазной сети.

Преобразователь частоты (-A1) настраивается на текущее количество насосов (в данном случае -M1, -M2, -M3). На нем же выставляется задание давления, которое необходимо поддерживать.

Если текущее давление в трубе ниже, чем заданное, то преобразователь частоты запускает первый насос (срабатывает контактор -KM2, который подключает насос -M1 к преобразователю частоты -A1) и пытается, регулируя его скорость достичь заданного давления.

Если первый насос достигает своей номинальной скорости (50Гц), при этом заданное давление не набрано, то преобразователь частоты отключает первый насос от себя (отключается контактор -КМ2) и переключает его на сеть (включает контактор -КМ1), переключение занимает 1-2 секунды, поэтому насос не успевает остановиться и запуск от сети происходит на вращающийся электродвигатель что снижает пусковой ток и гидроудар в сравнении с запуском напрямую от сети полностью остановленного электродвигателя. Далее преобразователь частоты подключает к себе второй насос (срабатывает контактор -КМ4, подключая насос -М2 к частотнику -А1) и пытается уже двумя насосами достичь задания давления.

Если и вторым насосом, разогнанным до 50Гц не удается достичь заданного давления, то и он переводится на работу от сети (отключается контактор -КМ4 и подключается контактор -КМ3), а преобразователь частоты подключает к себе уже третий насос (срабатывает контактор -КМ6, который подключает насос -М3 к частотному преобразователю -А1) и разгоняет его до тех пор, пока не будет набрано заданное давление или пока не будет достигнута максимальная скорость насоса.

Если заданное давление набрано, то регулировка скорости останавливается и работа продолжается на том количестве насосов и той скорости, при которой удалось набрать заданное давление.

Если текущее давление становится выше, чем заданное, то скорость насоса, управляемого преобразователем частоты, начинает снижаться до заданного порога, ниже которого насосы, работающие от сети, начинают отключаться (отключается контактор -КМ1, затем контактор -КМ3).

Если все насосы, работающие от сети отключены, текущее давление выше заданного, а насос, работающий от преобразователя частоты достиг нижнего предела скорости, то и этот насос останавливается.
Преобразователь частоты ждет снижения давления в трубе чтобы снова запустить насосы.

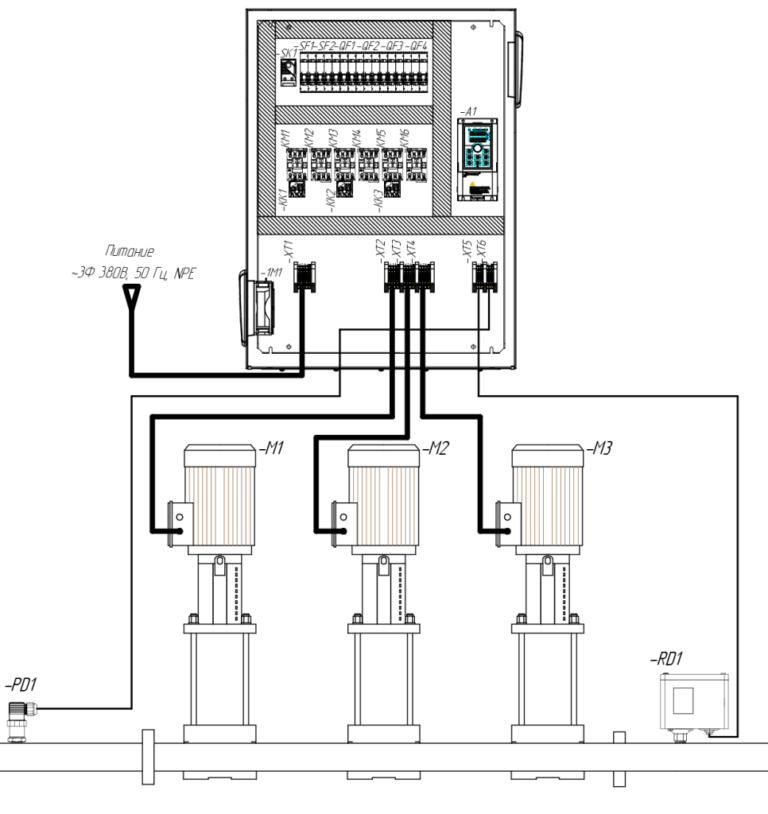

Общий вид системы

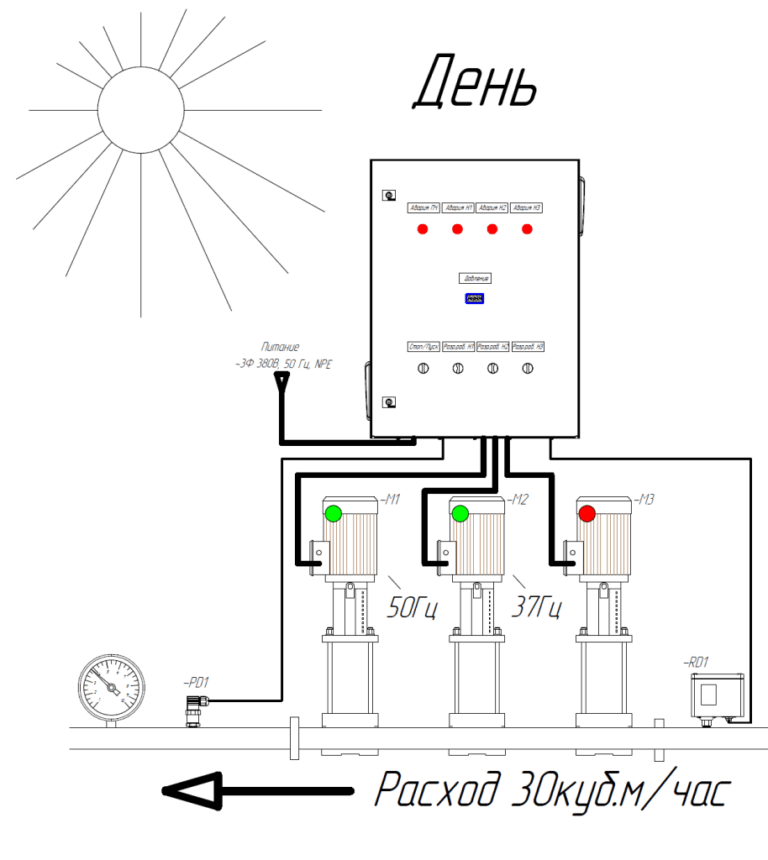

Работа насосов днём

Расход воды в дневной период составляет в среднем 30 куб.м/ч. Исходя из этого преобразователь частоты полностью разгоняет насос -М1 и переводит его на сеть. После чего подключает насос -М2 и разгоняет его до 37Гц (примерно 70% от номинальной скорости), достигнув заданного давления 4 бара скорость насоса фиксируется.

Пример работы

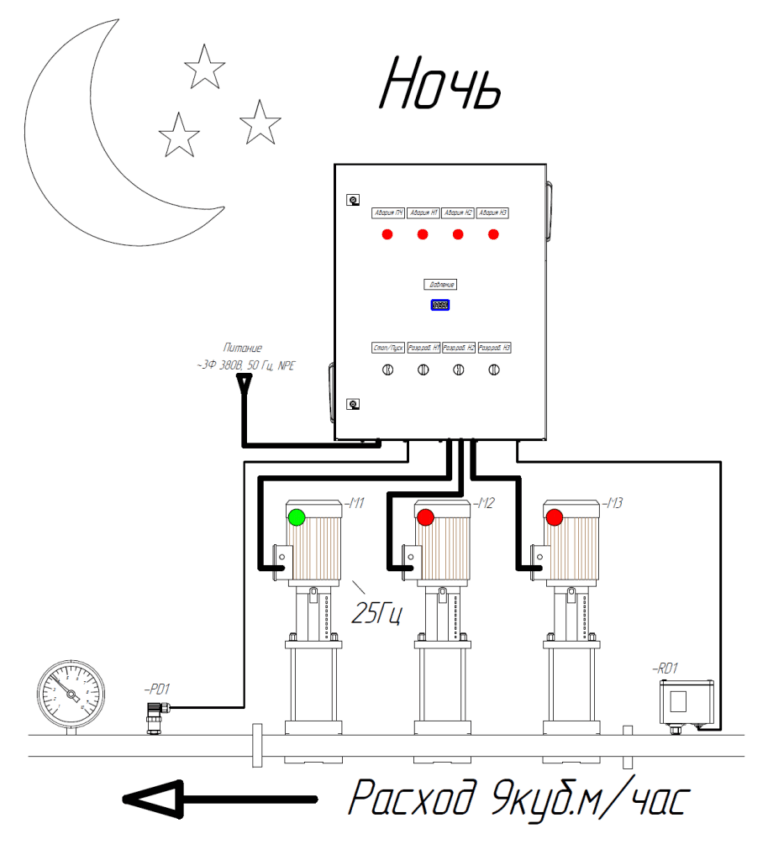

Работа насосов ночью

В ночной период расход воды сокращается до среднего значения 9 куб.м/час. Для поддержания давления 4 бара достаточно работы одного насоса на скорости 25Гц (50% от номинальной скорости).

Пример работы

Функции шкафа управления:

Icon
Автоматическое поддержание заданного давления при помощи ПИД-регулятора.
Преобразователь частоты (смонтированный в шкафу управления) получает данные с датчика о текущем давлении в трубе водоснабжения. Текущее давление сравнивается с заданным давлением, установленном в преобразователе частоты. Когда есть расход воды и текущее давление ниже заданного, преобразователь частоты начинает разгонять насос. При достижении заданного давления набор скорости останавливается. Работа продолжается на скорости, при которой было достигнуто заданное давление. Когда расход воды снижается и текущее давление в трубе начинает расти, преобразователь частоты замедляет электродвигатель вплоть до полной остановки и ждет, когда давление в трубе снова снизится.
Icon
Ввод в работу дополнительного насоса, если не удается набрать заданное давление.
Если заданное давление не удалось достигнуть даже, разогнав насос до его номинальной скорости. То преобразователь частоты отключает насос от себя, переводит его на сеть ~3Ф 380В, а к себе подключает другой насос и уже им пытается достигнуть заданное давление. Если этого сделать не удается, то и второй насос также переключается на сеть. И преобразователь частоты подключает к себе уже третий двигатель. Один преобразователь частоты может работать максимум с четырьмя насосами.
Icon
Переключение электродвигателей по времени наработки.
Если заданное давление поддерживается длительное время при помощи одного насоса, для равномерного износа, через заданный промежуток времени преобразователь частоты остановит насос, работавший в данный момент, и перейдет на следующий насос, который не был в работе.
Icon
Плавные запуск и остановка насоса.
Насосы от преобразователя частоты запускаются и останавливаются плавно, исключая гидроудары. При переключении насоса от преобразователя частоты на сеть гидроудары имеют место быть, но они гораздо слабее чем при прямом запуске насоса от сети, так как электродвигатель уже разогнан до номинальной скорости при подключении напрямую к сети. Данная функция увеличивает срок службы самого насоса и системы водоснабжения в целом, а также снижает затраты на обслуживание и ремонт.
Icon
Индикация и управление.
Цифровой индикатор на дверце шкафа показывает текущее давление в системе. Красные лампочки показывают есть ли аварии у преобразователя частоты или у насосов. Переключателями можно запустить работу шкафа управления и выбрать какие насосы будут доступны для работы.

Каким образом решаются проблемы управления?

  • Преобразователь частоты видит текущее давление в трубе, через аналоговый датчик давления и на основании этих показаний осуществляет регулирование скорости насоса чтобы держать заданное давление.
  • Если одним один насос не может набрать заданное давление, то в работу будут введены дополнительные доступные насосы, чтобы достигнуть уставку. Также если текущее давление начнет набираться выше заданного, то насосы будут отключаться по очереди, пока не остановятся все.
  • Преобразователь частоты осуществляет плавный запуск каждого насоса, небольшой гидроудар происходит только при переключении насоса от преобразователя частоты на сеть.
  • Если давление продолжительное время поддерживается одним насосом, то происходит переход на другой насос.
  • Шкаф управления обеспечивает защиту насосов по напряжению, от потери фазы, от перегрузки по току.

Преимущества установки шкафа управления насосами:

Icon
Автоматизация работы группы насосов.
Группа насосов от 2 до 4 штук, подключенная к шкафу управления, может поддерживать давление самостоятельно без контроля человека 24/7. При этом износ всех насосов происходит равномерно.
Icon
Увеличение срока службы всей системы водоснабжения.
Снижение силы гидроударов (при переключении насоса с преобразователя частоты на сеть) или полное устранение при запуске от преобразователя частоты. Отключение всех насосов при превышении порога аварийного давления.
Снижение затрат на электроэнергию
Icon
Защита электродвигателей.
Электродвигатели насосов защищены по току и по напряжению во избежание их преждевременного выхода из строя.
Icon
Снижение затрат на электроэнергию.
При работе насоса от преобразователя частоты на скорости ниже номинальной возможна экономия потребляемой энергии до 40%.

Защиты, обеспечиваемые шкафом управления:

01
Защита от потери фазы.
Преобразователь частоты контролирует напряжение на входе и потребление тока на выходе по всем фазам.
02
Защита от пониженного напряжения.
Постоянный контроль напряжения питания осуществляет частотный преобразователь.
03
Защита от перегрузки по току.
Преобразователь частоты имеет встроенную электронную защиту по току.
04
Защита от сухого хода.
К шкафу управления может подключаться реле сухого хода, в случае его отсутствия защита может осуществляться по току двигателя и по давлению на датчике.
05
Защита от аварийно-низкого или аварийно высокого-давления.
Есть возможность настроить аварийно-низкий и аварийно-высокий пороги давления после насоса.

Общие характеристики:

Шкаф управления с преобразователем частоты
Питание (допустимое отклонение)
~3Ф 380В(+/-10%)
Количество вводов питания
от 1 до 4шт
Количество подключаемых насосов
до 4шт
Номинальная мощность электродвигателя
от 0.75 до 18.5кВт
Номинальный ток электродвигателя
от 2.3 до 38А
Максимальная длина кабеля от шкафа управления, до электродвигателя
50 метров
Степень защиты
IP54
Габарит (ВхШхГ)
800х600х280мм
Вес
от 20 до 38кг
Температура окружающей среды
от -10 до +40°С
Влажность воздуха
от 5% до 90%, от 1 г/м3 до 25 г/м3 без конденсации влаги или обледенения.
Окружающая среда
невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Запыленность неагрессивной пылью
не более 0,2 мг/м3
Отсутствие непосредственного воздействия солнечной радиации
Вибрация
до 0.6g
Высота над уровнем моря
до 1000 метров

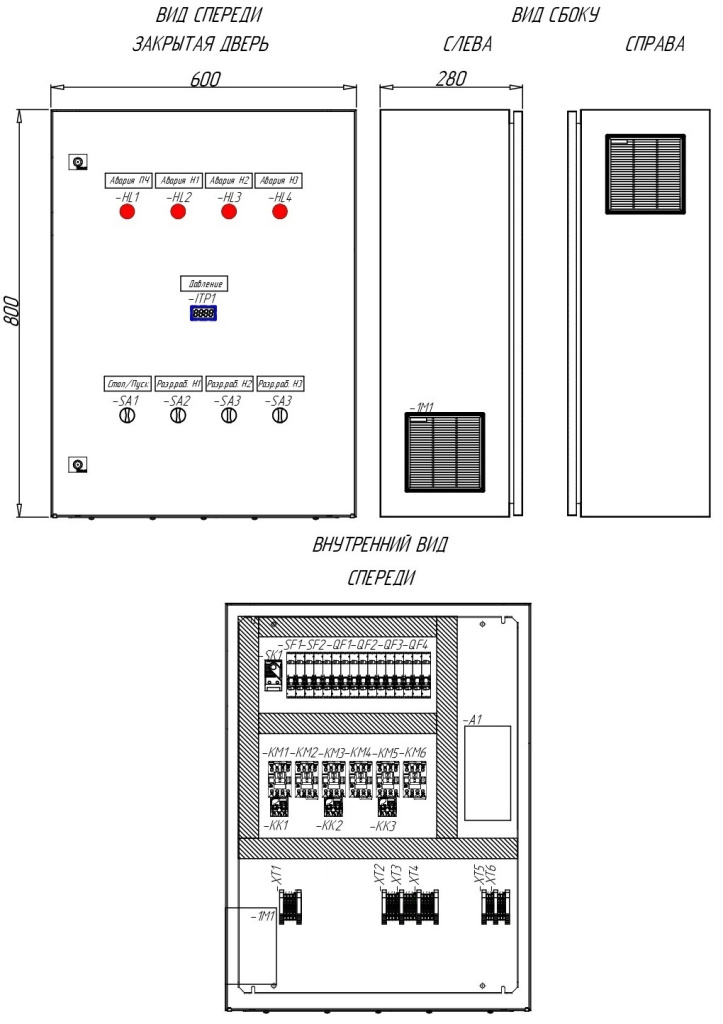

Внешний вид и основные компоненты

  1. HL1: красная лампочка «Авария преобразователя частоты».
  2. HL2: красная лампочка «Авария насоса №1».
  3. HL3: красная лампочка «Авария насоса №2».
  4. HL4: красная лампочка «Авария насоса №3».
  5. ITP1: индикатор токовой петли «Текущее давление».
  6. SA1: двухпозиционный переключатель «Пуск/Стоп».
  7. SA2: двухпозиционный переключатель «Разрешение работы Насос1»
  8. SA3: двухпозиционный переключатель «Разрешение работы Насос2»
  9. SA4: двухпозиционный переключатель «Разрешение работы Насос3»
  10. 1М1: вентилятор охлаждения шкафа.
  11. SK1: термостат вентилятора.
  12. SF1: двухполюсный автомат С4А вентилятора шкафа.
  13. SF2: двухполюсный автомат С4А цепей управления.
  14. QF1: трехполюсный автомат С6А для преобразователя частоты.
  15. QF2: трехполюсный автомат С6А для насоса №1.
  16. QF3: трехполюсный автомат С6А для насоса №2.
  17. QF3: трехполюсный автомат С6А для насоса №3.
  18. KM1: контактор для питания насоса №1 от сети.
  19. КК1: тепловое реле для защиты насоса №1 при питании от сети.
  20. KM2: контактор для питания насоса №1 от преобразователя частоты.
  21. KM3: контактор для питания насоса №2 от сети.
  22. КК2: тепловое реле для защиты насоса №2 при питании от сети.
  23. KM4: контактор для питания насоса №2 от преобразователя частоты.
  24. KM5: контактор для питания насоса №3 от сети.
  25. КК3: тепловое реле для защиты насоса №3 при питании от сети.
  26. KM6: контактор для питания насоса №3 от преобразователя частоты.
  27. А1: преобразователь частоты.
  28. XT1: клеммный ряд для ввода питания ~3Ф 380В №1.
  29. XT2: клеммный ряд для подключения насоса №1.
  30. XT3: клеммный ряд для подключения насоса №2.
  31. XT4: клеммный ряд для подключения насоса №3.
  32. XT5: клеммный ряд для подключения датчика сухого хода.
  33. XT6: клеммный ряд для подключения аналогового датчика давления с сигналом 0(4)-20мА или 0-10В.
Комплектация шкафа управления
`
connection image

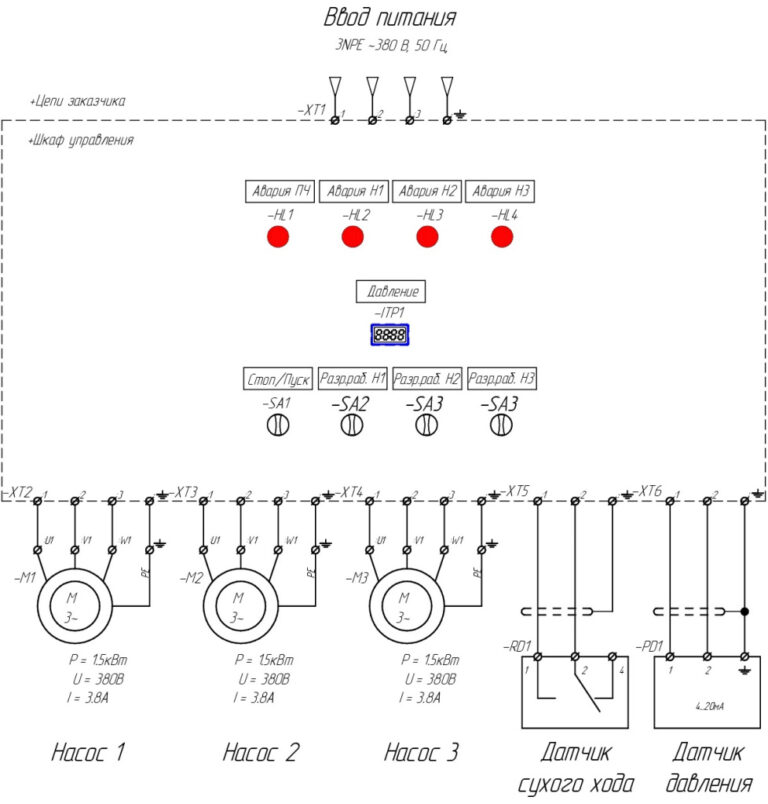

Схема подключения шкафа управления

Подключение

Шкаф управления подключается согласно схеме ниже:
connection image
Схема подключения шкафа управления
