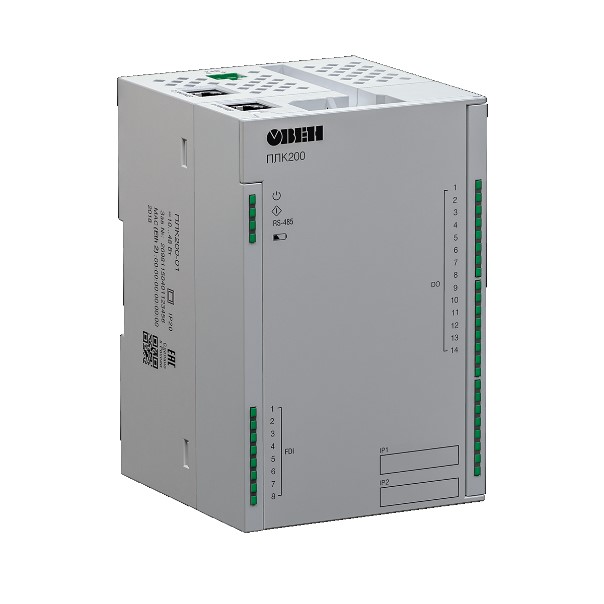

ПЛК200 контроллер для малых и средних систем автоматизации

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

Особенности и преимущества

•  Высокая производительность
• Процессор ARM® Cortex-A8 с частотой 800 МГц.
• Большой объем памяти:
• ROM 512 Мбайт (NAND).
• RAM 256 Мбайт (DDR3).
• RETAIN 64 Кбайт (MRAM).
• Операционная система Linux с RT-патчем.
• Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.
• Эргономичный корпус
• Крепление на DIN-рейку или на стену.
• Съемные клеммники с невыпадающими винтами.
• Удобная система укладки кабеля.
• Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

•  Ethernet дает ряд преимуществ:
• высокая скорость опроса;
• мультимастерность;
• вариативная топология сети.
• Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
• Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
• Поддержка GSM/GPRS-модемов
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
• Возможность подключения к СУБД MySQL и MsSQL
• Встроенный Firewall.
• Поддержка Web-визуализации CODESYS.
• Web-интерфейс для настройки и диагностики контроллера.
• Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В.
Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Технические характеристики

•  Напряжение питания: от 10 до 48 В (номинальное 24 В)
• Потребляемая мощность, не более: 13 Вт;
• Защита от переполюсовки: есть;
• Центральный процессор: RISC-процессор Texas Instruments Sitara AM3358, 800 МГц;
• Объем флеш-памяти (тип памяти): 512 Мбайт (NAND) доступно для хранения файлов и архивов;
• Объем оперативной памяти (тип памяти): 256 Мбайт (DDR3);
• Объем Retain-памяти (тип памяти): 64 Кбайт (MRAM);
• Время выполнения пустого цикла (стабилизированное): 3 мс;
• Интерфейсы связи Ethernet 100 Base-T: 2 × Ethernet 10/100 Мбит/c (RJ45);
• Поддерживаемые промышленные протоколы: Modbus-TCP (Master / Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent);
• Поддерживаемые прикладные протоколы: NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard;
• Интерфейс RS-485: 1;
• Поддерживаемые протоколы: Modbus RTU (Master / Slave), Modbus ASCII (Master / Slave), ОВЕН (Master), Протоколы тепло- и электросчетчиков;
• Скорость передачи: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с;
• Подтягивающие резисторы: есть;
• Интерфейс USB Device: 1 × micro USB (RNDIS);
• Поддерживаемые протоколы: CODESYS Gateway, FTP, SSH, HTTP, HTTPS;
• Подключаемые накопители: SD (1 разъём);
• Поддерживаемые устройства: microSD;
• Максимальная ёмкость 4 ГБ (microSD), 32 ГБ (microSDHC), 512 ГБ (microSDXC);
• Поддерживаемые файловые системы: FAT16, FAT32, ext4, NTFS (read only);
• Часы реального времени: есть;
• Погрешность хода, не более: при температуре +25 °С 3 секунды в сутки;
• Тип источника питания: батарея CR2032;
• Срок работы на одной батарее: 5 лет;

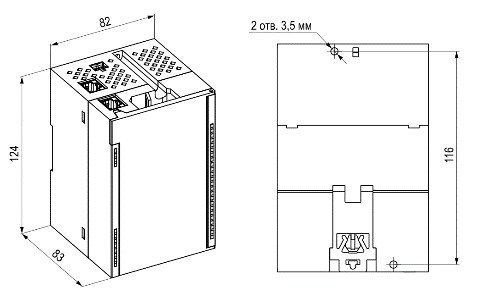

• Габаритные размеры: (82 × 124 × 83) ±1 мм;
• Масса, не более: 0,6 кг;
• Степень защиты корпуса по ГОСТ 14254–96: IP20;
• Индикация на передней панели: светодиодная;
• Встроенное оборудование: источник звукового сигнала, двухпозиционный тумблер СТАРТ / СТОП, сервисная кнопка;
• Средняя наработка на отказ: 60 000 ч;
• Средний срок службы: 8 лет;
• Быстрые дискретные входы (FDI): 8шт;
• Режимы работы: определение логического уровня, счётчик высокочастотных импульсов, измерение частоты, обработка сигналов энкодера;
• Подключаемые входные устройства: контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры;
• Максимальная частота входного сигнала: 95кГц;
• Тип входов по ГОСТ Р 61131: 1;
• Максимальный ток «логической единицы»: 5,5 мА;
• Максимальный ток «логического нуля»: 1,2 мА;
• Напряжение «логической единицы»: 9…30 В;
• Напряжение «логического нуля»: 0…5,5 В;
• Дискретные выходы (DO) типа электромагнитное реле: 14;
• Тип контакта: нормально-разомкнутый контакт;
• Режимы работы: генерация заданного количества импульсов, переключение логического состояния;
• Ток коммутации: 5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка), 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка).

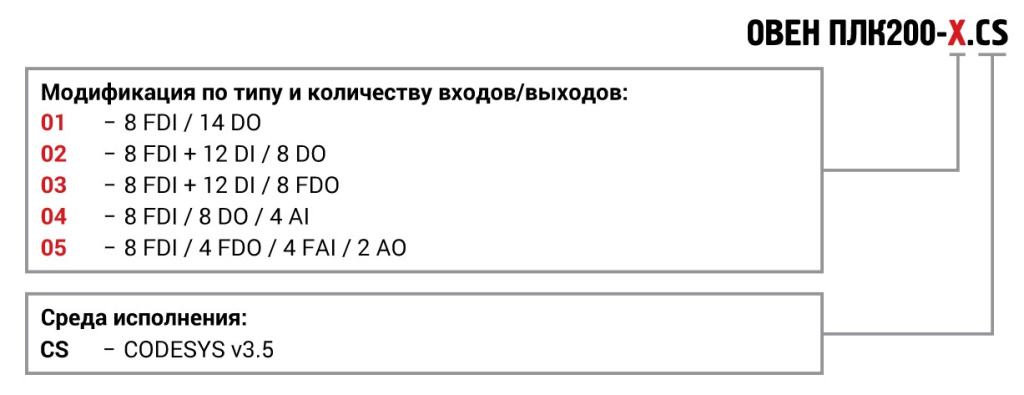

Модификации
