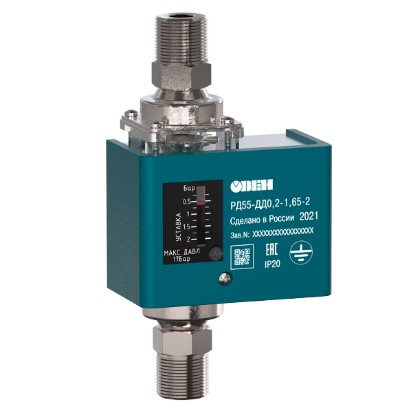

РД55-ДД механическое дифференциальное реле давления

Артикул: РД55-ДД0,2-1,65-1

Бесплатная доставка по Казахстану
Полная техническая поддержка

22 680 ₸

Все товары категории Все товары бренда ОВЕН

Описание

Характеристики

Преимущества

Оплата

Доставка

Описание

РД55 представляет собой механическое реле перепада давления для коммутации электрических цепей в зависимости от изменения разности двух давлений измеряемой среды. Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который, деформируясь, переключает однополюсный перекидной контакт. Порог срабатывания реле настраивается пользователем.

Реле РД55 применяется для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.

Среда измерения

Жидкости, пар, газы неагрессивные к медным сплавам.

Отличительные особенности

Широкий модельный ряд – позволяет подобрать реле для большинства применений.
Удобный монтаж и подключение – кабельный ввод PG11 позволяет надёжно закреплять провода.
Надежность – сильфон из покрытой бронзой нержавеющей стали гарантирует продолжительную и устойчивую работу устройства.
Сделано в РФ.

Основные характеристики

Коммутируемый ток – 8 А, 250 В AC.
Контролируемое давление – дифференциальное от 0,05 до 0,6 МПа.
Присоединение к процессу – штуцер G1/2′′, G1/4′′.
Погрешность срабатывания реле – ±15 %.
Выходной сигнал – однополюсный перекидной контакт SPDT.

Технические характеристики

Рабочая среда: жидкости, пар, газы, парогазовые и газовые смеси, неагрессивные к медным сплавам;
Диапазон задаваемой уставки перепада давления (Руст.): 50…200 кПа;
Максимальное рабочее давление: 1,65 Мпа;

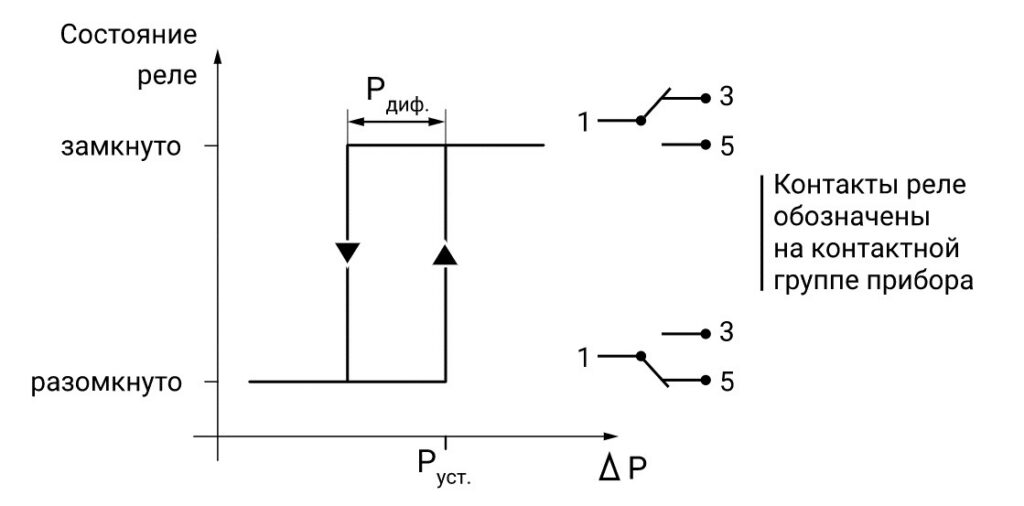

Дифференциал (Рдиф.) при Токр. = 25 °С: 20…40 кПа;
Максимальный ток на контактной группе: 8 А;
Подвод давления к прибору: G1/2″;
Погрешность срабатывания реле: ±15 %;
Управляющий выход: Реле, SPDT;
Подключение сигнальных проводов: к винтовым клеммам прибора;
Подключение штуцера Р1: область пониженного давления;
Подключение штуцера Р2: область повышенного давления;
Диаметр подключаемого трехжильного кабеля: 3…8 мм;
Степень защиты корпуса по ДСТУ EN 60529: IP20;
Масса прибора, не более: 400 г;
Срок службы, не менее: 10 лет;
Гарантийный срок эксплуатации: 12 месяцев;
Температура окружающей среды (Токр.): -20…+65 °С;
Температура измеряемой среды: -40…+120 °С;
Относительная влажность, не более: 85 % (при +25 °С);
Атмосферное давление: 84…106,7 кПа.

Комплектность

Реле давления РД55-ДД.
Паспорт и гарантийный талон.
Руководство по эксплуатации.
Комплект крепления.
Кабельный ввод PG11.

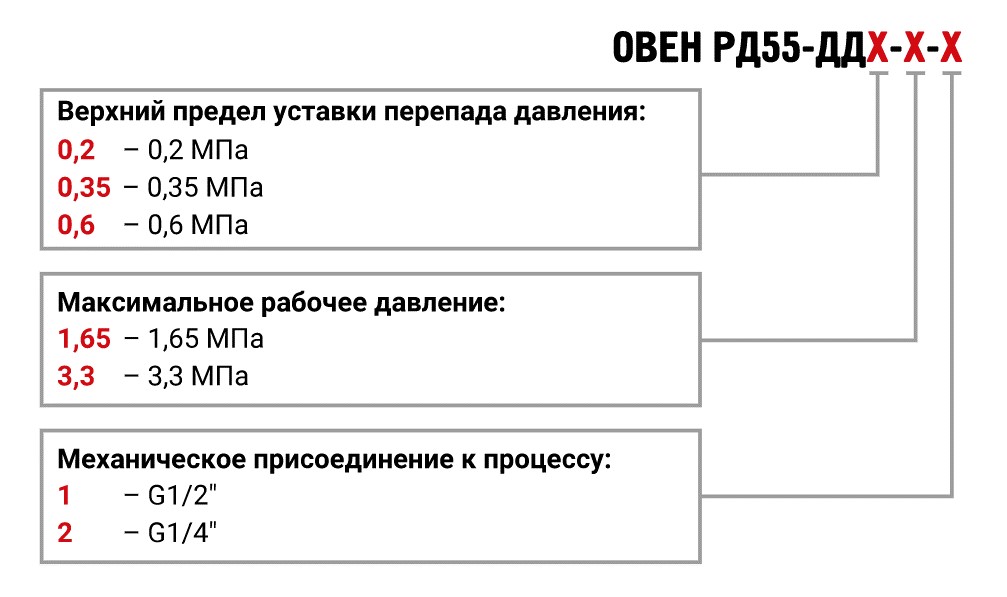

Модификации

Характеристики

Тип устройства: механическое дифференциальное реле давления
Верхний предел уставки: 200кПа
Дифференциал: 20…40кПа
Присоединение к процессу: штуцер G1/2′′
Выходной сигнал: реле
Степень защиты корпуса по ДСТУ EN 60529: IP20
Масса прибора, не более: 400 г
Температура окружающего воздуха: от — 20 до +65 °С

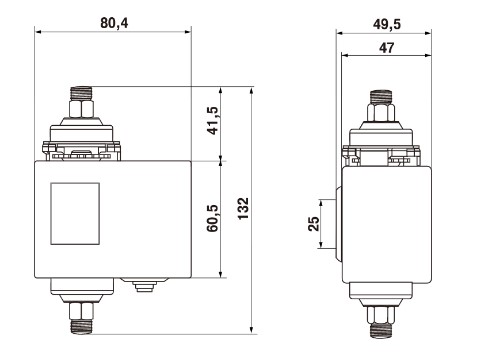

Габарит (ВхШхГ):132х80х50мм

Характеристики

Степень защиты оболочки, IP

Вес, кг

не более: 400 г

Габариты (ВхШхГ), мм

132х80х50

Тип датчика

Преобразователи давления

Диапазон температур окружающего воздуха, °C

от -20 до +65 °С

Верхний предел измерений (ВПИ), бар

200кПа

Штуцер для подключения давления

штуцер G1/2′′
