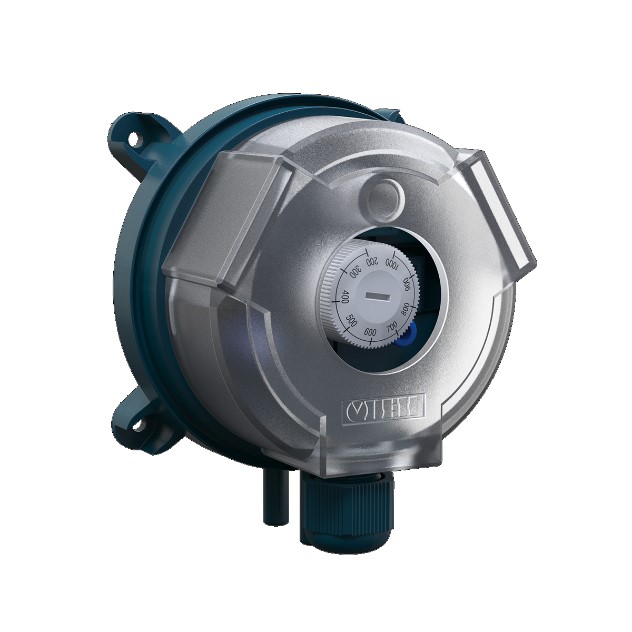

РД30 механическое реле перепада давления воздуха. До 500Па

Артикул: РД30-ДД500

Бесплатная доставка по Казахстану
Полная техническая поддержка

13 440 ₸

Все товары категории Все товары бренда ОВЕН

Описание

Характеристики

Преимущества

Оплата

Доставка

Описание

РД30 представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. В зависимости от разности давления относительно уставки реле замыкает или размыкает электрическую цепь, осуществляя дискретное управление аварийной сигнализацией.

Реле серии РД30 являются экономичным и надежным решением для мониторинга давления в фильтрах, вентиляторах и воздуховодах HVAC-систем. Реле применяются для контроля:
состояния (обрыва) приводных ремней вентиляторов;
засорения фильтров;
контроля изменения воздушного потока в воздуховодах.

Среда измерения

Воздух, неагрессивные и негорючие газы.

Отличительные особенности

Удобная и простая настройка – реле поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.
Простой и быстрый ввод в эксплуатацию – комплект поставки включает в себя: реле, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.
Не требует подключения напряжения питания – для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.
Сделано в РФ.

Основные характеристики

Коммутируемый ток – до 1,5 А (250 В).
Диапазоны уставки: от 20 до 1000 Па.
Степень защиты корпуса – IP54.
Температура измеряемой среды: -20…+85 °С.
Перегрузочная способность – до 10 кПа.
Погрешность срабатывания – 15 %, но не менее ±10 Па.

Технические характеристики

Рабочая среда: воздух, неагрессивные и негорючие газы;
Диапазон задаваемой уставки перепада давления: 20…200 Па;

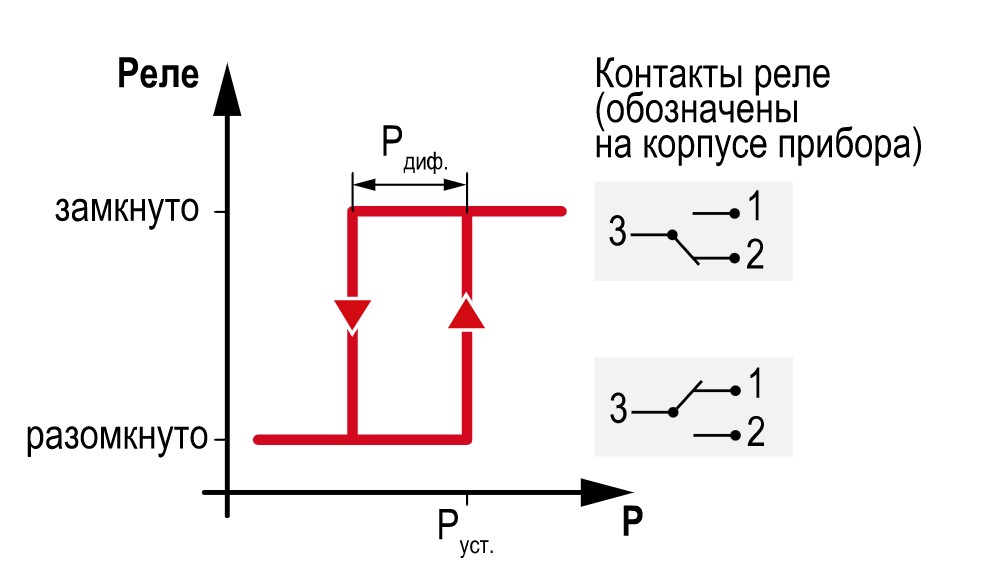

Дифференциал (Рдиф.), не более: 10 Па;
Рабочий диапазон абсолютного давления: 84…118 кПа;
Максимальный перепад давления между штуцерами Р1 и Р2: 10 кПа;
Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В): 0,1 А;
Максимальное переменное напряжение коммутации (Uпер): 250 В;
Максимальный переменный ток коммутации (Uпер = 250 В): 1,5 А;
Подведение давления к прибору: через встроенные штуцеры Ø 6 мм;
Погрешность срабатывания реле: ±15 %, но не менее ±10 Па;
Управляющий выход: Реле, SPDT;
Подключение сигнальных проводов: к винтовым клеммам прибора;
Подключение штуцера Р1: область повышенного давления;
Подключение штуцера Р2: область пониженного давления;
Диаметр подключаемого трехжильного кабеля: 3…8 мм;
Сопротивление изоляции (питание-корпус), не менее: при 250 В — 20 МОм, при 250 В на верхнем пределе рабочего диапазона температур — 5 МОм;
Конструктивные параметры: расположение оси крепежного отверстия прибора: вертикально, штуцерами вниз;
Степень защиты по ГОСТ 14254: IP54;
Масса прибора, не более: 150 г;
Средняя наработка на отказ, не менее: 87 000 ч;
Срок службы, не менее: 10 лет;
Гарантийный срок эксплуатации: 12 месяцев;
Температура окружающей среды: –20…+85 °С;
Относительная влажность, не более: 85 % (при +25 °С).

Комплектность

Прибор — 1 шт.
Паспорт и гарантийный талон — 1 шт.
Руководство по эксплуатации- 1 шт.
Крепежные винты – 1 комплект.
Клеммы – 3 шт.
Адаптеры монтажные – 2 шт.
Трубка силиконовая 8/5 мм – 1,5 м.

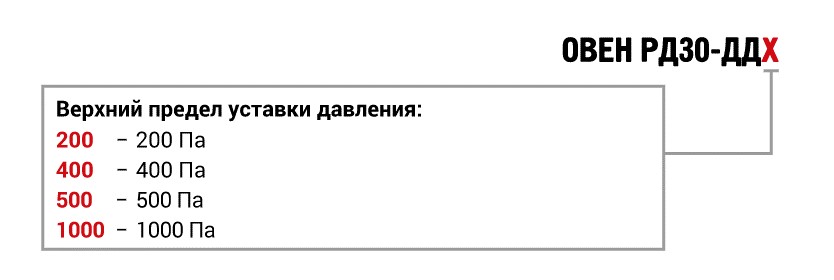

Модификации

Характеристики

Тип устройства: механическое реле перепада давления воздуха
Верхний предел уставки: 500Па
Дифференциал: 20Па
Присоединение к процессу: через встроенные штуцеры Ø 6 мм
Выходной сигнал: реле
Степень защиты по ГОСТ 14254: IP54
Масса прибора, не более: 150 г
Температура окружающего воздуха: от — 20 до +85 °С

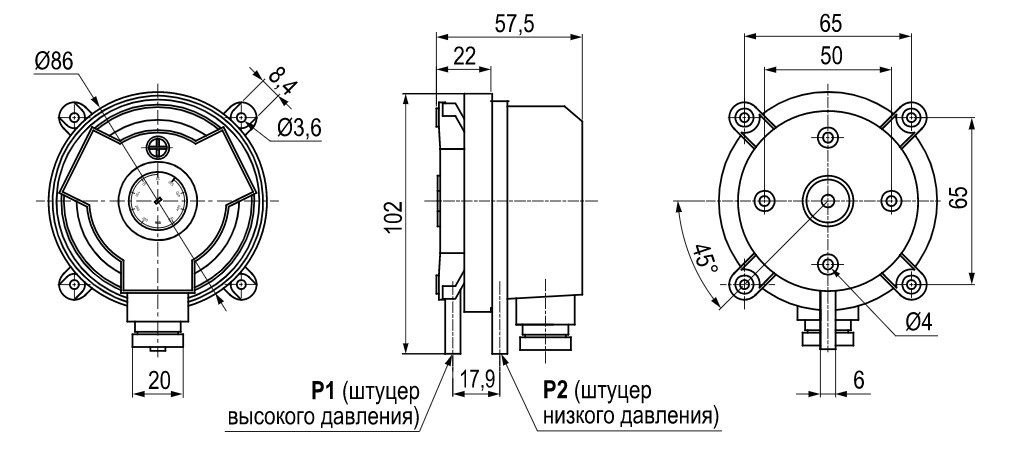

Габарит (ВхШхГ):100х100х60мм

Характеристики

Степень защиты оболочки, IP

Вес, кг

не более: 150 г

Габариты (ВхШхГ), мм

100х100х60

Тип датчика

Преобразователи давления

Диапазон температур окружающего воздуха, °C

от -20 до +85 °С

Верхний предел измерений (ВПИ), бар

500Па
